Transmitters

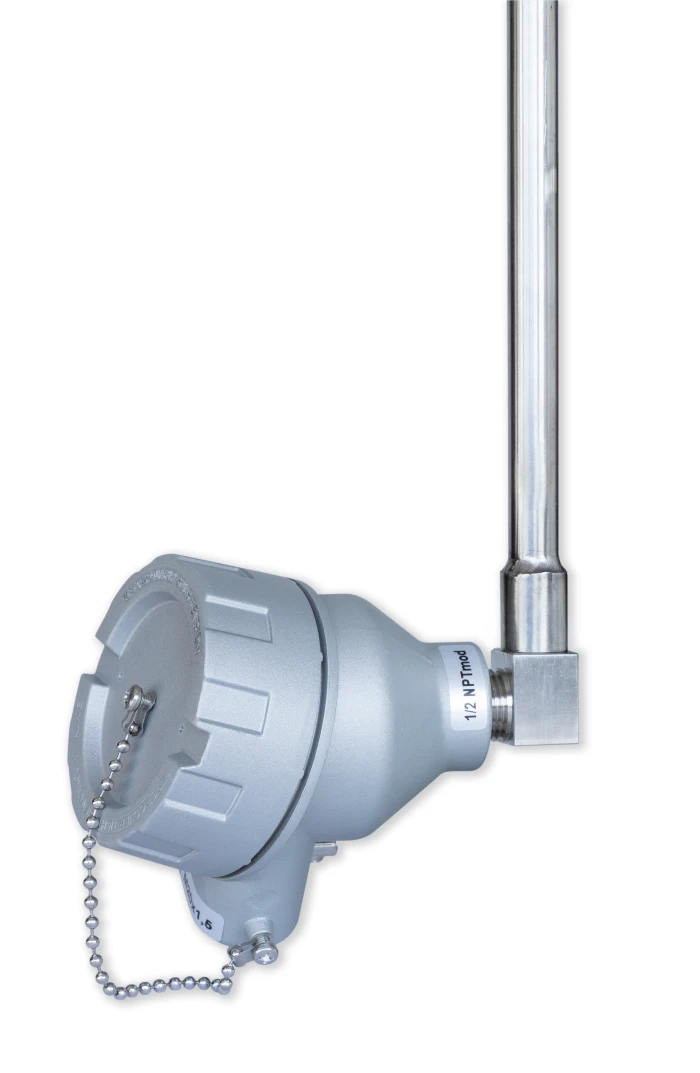

Transmitter voor 4 – 20mA signaal
Door middel van een transmitter is het mogelijk om een 4 – 20mA signaal te krijgen. De transmitter wordt over de gehele lengte van het magnetische peiltoestel gemonteerd.
Uitvoeringen:
- Standaard
- Ex i
- Ex d
Met of zonder HART, Profibus, Fieldbus
Standard
| Uitvoering | Standard |
| Omvormer | “SMART” type |
| Voeding | 8 – 35 VDC |
| Temperatuur | -50 ... +350°C |
| Nauwkeurigheid | ± 5 mm |
| Materiaal pijp | RVS 316 L |
| Max. lengte | 5,5 meter |
| Materiaal aansluitkast | ABS of Aluminium |
| Dichtheid | IP 67 |
| Aansluiting | M16 x 1,5 |
| Uitgang | 4 – 20 mA / 2 draads |
| Opties | Hogere nauwkeurigheid (± 2.5 or ± 1 mm) M16x1,5; M20x1,5; 1⁄2” NPT; 3⁄4” NPT aansluitingen HART IP 68 behuizing PROFIBUS FIELDBUS SS 316 behuizing Behuizing met LCD display (ook met optische bediening) Uitgangssignaal Ohm of Volt |
Ex i
| Uitvoering | Standard |
| Omvormer | “SMART” type |
| Goedkeuring | II 1G Ex ia II C T4..T6 |
| Voeding | 8 – 30 VDC |
| Temperatuur | -50 ... +350°C |
| Nauwkeurigheid | ±5 mm |
| Materiaal pijp | RVS 316 L |
| Max. lengte | 5,5 meter |
| Materiaal aansluitkast | Aluminium or RVS |
| Dichtheid | IP 67 |
| Aansluiting | M20 x 1,5 |
| Uitgang | 4 – 20 mA / 2 draads |
| Opties | Hogere nauwkeurigheid (± 2.5 or ± 1 mm) M16x1,5; M20x1,5; 1⁄2” NPT; 3⁄4” NPT aansluitingen HART IP 68 behuizing PROFIBUS FIELDBUS SS 316 behuizing Behuizing met LCD display (ook met optische bediening) Uitgangssignaal Ohm of Volt |
Ex d
| Uitvoering | Standard |
| Omvormer | “SMART” type |
| Goedkeuring | II 2G Ex db IIC T5..T1 Gb II 2D Ex tb T100°C..T350°C |
| Voeding | 8 – 30 VDC |
| Temperatuur | -50 ... +350°C |
| Nauwkeurigheid | ±5 mm |
| Materiaal pijp | RVS 316 L |
| Max. lengte | 5,5 meter |
| Materiaal aansluitkast | Aluminium or RVS 316 |
| Dichtheid | IP 66 / 67 en IP 68 |
| Aansluiting | 3⁄4” NPT, M20x1.5 |
| Uitgang | 4 – 20 mA / 2 draads |
| Opties | Hogere nauwkeurigheid (± 2.5 or ± 1 mm) M16x1,5; M20x1,5; 1⁄2” NPT; 3⁄4” NPT aansluitingen HART IP 68 behuizing PROFIBUS FIELDBUS SS 316 behuizing Behuizing met LCD display (ook met optische bediening) Uitgangssignaal Ohm of Volt |
