Magneet Peiltoestellen
De werking van Magneet Peiltoestellen

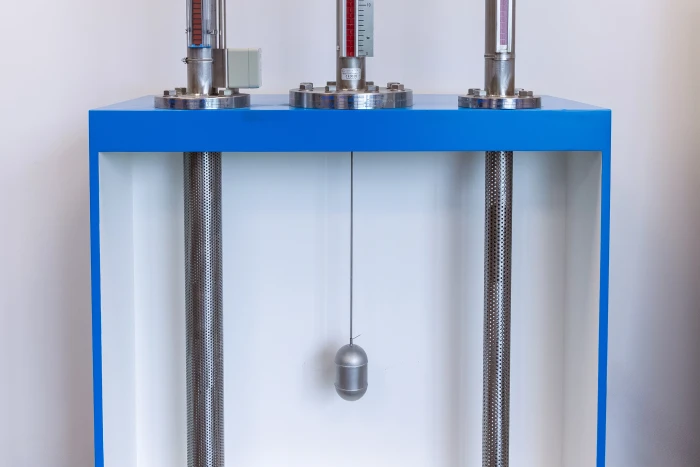

Magneet peiltoestellen werken op basis van communicerende vaten, het niveau in de meetbuis is derhalve gelijk aan het niveau in de tank. In de meetbuis zit een vlotter met daarin opgesloten een ringmagneet. Doordat de vlotter drijft op het medium, geeft de stand van de ringmagneet het vloeistofniveau aan via de lamellen aan de buitenzijde van de meetbuis.
De vlotter in de meetbuis is standaard volkomen drukloos en heeft geen magnetische en mechanische geleiding. Hierdoor is deze vlotter veiliger dan vlotters die vooraf met gas op druk gebracht worden. Indien noodzakelijk, in verband met de druk en soortelijke massa, kan Hadro voor u de vlotter voorzien van een voordruk.
Aan de hand van de onderstaande procesgegevens is het eenvoudig mogelijk om een vlotter te selecteren die blijft drijven op het medium.
- Medium
- Soortelijke massa
- Werkdruk
- Temperatuur
Materialen van de Peiltoestellen en speciale uitvoeringen
Naast de standaard uitvoeringen kunnen er speciale uitvoeringen gemaakt worden. Te denken valt aan toestellen voorzien van een coating (lining) met bijvoorbeeld: E-CTFE, PFA or ETFA, voorzien van stoommantel, toestellen uit kunststof of uit Hastelloy, Monel, Titanium of 6Mo. Voor meer informatie kunt u terecht bij onze technische adviseurs.
De Lamellen in een Magneet Peiltoestel
Elke lamel in de indicatie rail is voorzien van een ingesloten permanente magneet, zodat het toestel ongevoelig is voor schokken, vibraties en hoge temperaturen. Ook een vochtige en / of agressieve omgeving zijn geen probleem voor onze magneet peiltoestellen.
Het magneet peiltoestel is leverbaar met kunststof of RVS lamellen. De lamellen kunnen geplaatst worden in een kunststof, aluminium of RVS-behuizing.

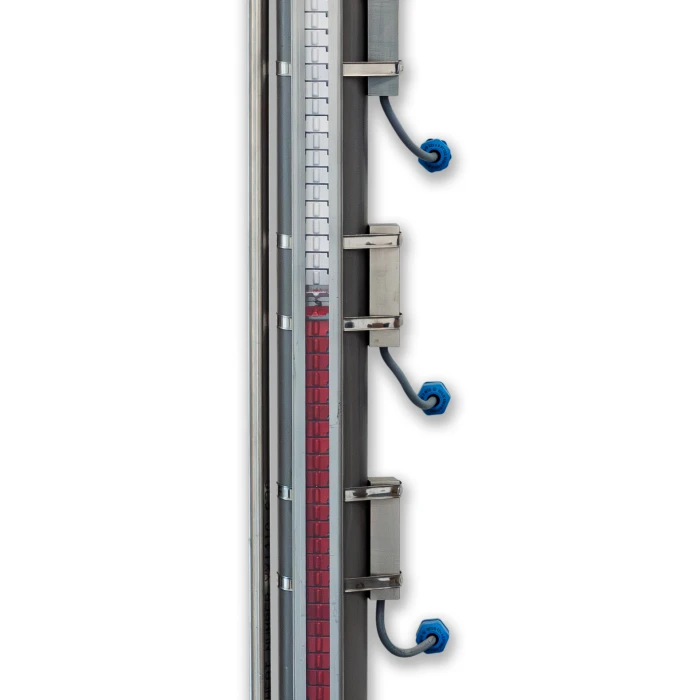

Omdat de lamellen aan de ene zijde wit en aan de andere zijde rood zijn, is het vloeistofniveau, ook op grotere afstand, zeer duidelijk en makkelijk af te lezen. Ook op donkere plaatsen.
Met de mee te leveren “Modellen" kunt u eventuele grenswaarden van het door u gewenste niveau eenvoudig instellen.

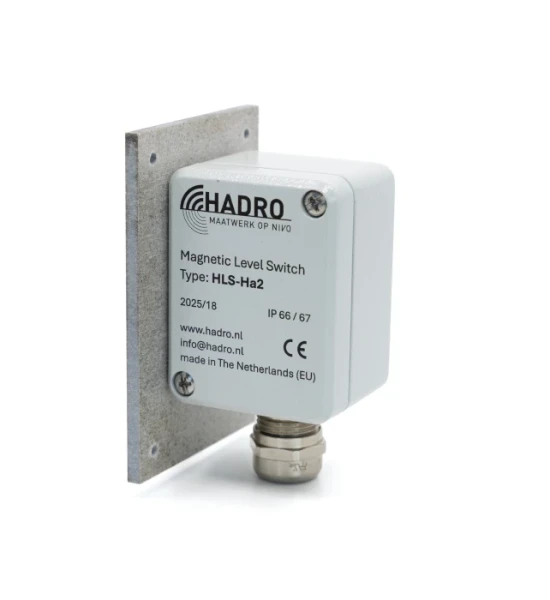

Door middel van magneetschakelaars is het mogelijk om een uitgangssignaal te krijgen. Het is mogelijk om met behulp van meerdere schakelaars een pompregeling (pomp aan / uit) te maken, of om een hoog / laag alarm te maken.

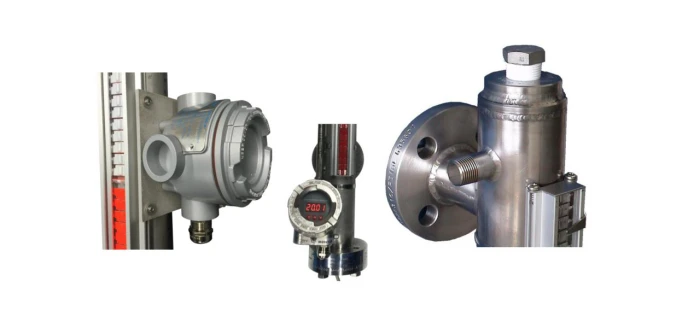

Naast of in plaats van de schakelaars kan ook een transmitter geplaatst worden; deze transmitter geeft een uitgangssignaal van 4-20 mA.
Magneet peiltoestellen zijn tevens geschikt om de scheidingslijn (interface) tussen twee verschillende vloeistoffen in een tank aan te geven.
Onze toestellen zijn naast de PED ook goedgekeurd door: LRS en BV voor de scheepvaart.
Magneet Peiltoestellen Modellen

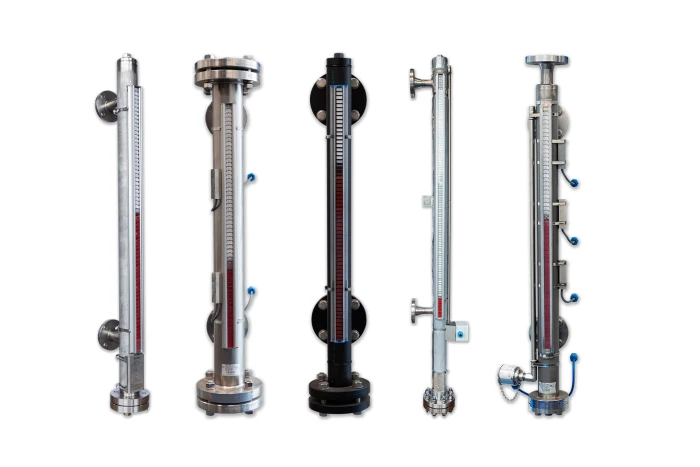

Om te kunnen voldoen aan alle wensen zijn diverse standaard modellen leverbaar, namelijk:
- Model D
- Model F
- Model M
- Model R
- Model L
Magneet peiltoestel model D
Met twee of meer procesaansluitingen voor montage aan de zijkant van een tank. Deze uitvoering is geschikt voor zeer veel verschillende toepassingen, b.v. condensaattanks.
Magneet peiltoestel model F
Met één procesaansluiting aan de onderzijde. Deze uitvoering is geschikt voor montage op een tank. Deze uitvoering wordt veelal toegepast op opslagtanks die zich onder de grond bevinden.
Magneet peiltoestel model M
Met twee of meer procesaansluitingen voor montage aan de zijkant van een tank. Het ontwerp is uitermate geschikt voor uitdampende vloeistoffen.
Magneet peiltoestel model R
Met twee procesaansluitingen aan de uiteinden, deze uitvoering is geschikt voor montage tussen twee leidingen.
Magneet peiltoestel model L
Met één procesaansluiting voor montage aan de zijkant van een buffervat. Deze uitvoering wordt veelal toegepast aan boord van schepen voor dagtanks.
De voordelen van Magneet Peiltoestellen van Hadro op een rij:
- Standaard drukloos vlottersysteem
- Vlotter zonder magnetische of mechanische geleiding
- Volledig corrosiebestendig systeem
- Zeer scherpe prijs
- Korte levertijden
- Meting is druk, vacuüm, temperatuur, schuim en viscositeit ongevoelig
- Nagenoeg ongevoelig voor soortelijke massa variaties
- Permanente aanwijzing zonder hulpenergie
- Cryogene uitvoering voorzien van een ijsvrije uitlezing
- LRS en BV keur t.b.v. de scheepvaart
- Unieke vrijzicht lamellenstrip in kunststof, aluminium of RVS
- Leverbaar met vrij instelbare “modellen” en schakelaars
- Leverbaar met schaalverdeling (met mm, cm, % of liter verdeling)
- Geen ‘doorzichtverlichting’ nodig
- Excentrische aftap, dus geen blokkade door de vlotter
- Veilige, milieuvriendelijke en onderhoudsvrije constructie
- Indicatielekkage van de vlotter mogelijk
- Speciale modellen volgens klantspecificatie leverbaar
- U praat direct met de fabrikant, geen overdrachtsfouten
